ZDZT-30T自動粉末壓片機

一、主要技術參數/Main Technical Parameters ：

?

?

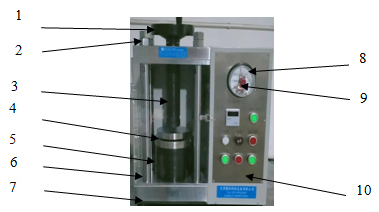

二、整機部件名稱：

?

1、手輪/hand wheel? ? ? ? ? ? ? ? ? ? ?2、固定螺母/nut?

3、絲杠/screw? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?4、工作臺/worktable

5、油缸/big oil cylinder? ? ? ? ? ? ? ? 6、支柱/column?

7、底座? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?8、壓力表

9、使用壓力調節旋鈕? ? ? ? ? ? ? ? ? ?10、電氣控制系統

?

三、控制面板圖片 ：

?

A、電源指示? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?B、系統啟動按鈕

C、系統電源停止按鈕? ? ? ? ? ? ? ? ? ? ??D、壓力上升啟動按鈕??

E、壓力下降啟動按鈕? ? ? ? ? ? ? ? ? ? ??F、保壓時間設定??

G、保壓時間蜂鳴提示? ? ? ? ? ? ? ? ? ? ??L、上升、下降切換停止按鈕

四、操作簡介：

將模具放置工作臺面4中心部位，旋下絲杠3與模具壓緊，調節9設定使用壓力值，合上2P空開電源指示燈A亮后設定F保壓時間，按下B系統啟動按鈕，按動D壓力上升按鈕，使工作臺4上升進行壓片工作，壓力上升至設定壓力，油缸自動停止，保壓時間到后，油缸自動回落原始位置此時蜂鳴器G發出提示音，壓片機自動壓片程序結束。

? ? ? 如保壓時間較長時，系統壓力會有少許掉壓，本機壓力表為上下限線控型。掉壓后會自動補壓，請注意綠色指針必須低于紅色兩格以上否則設備會頻繁啟動導致設備故障。壓力表8指數歸零后，模具退模即可。如中途想終止壓片工作按C鈕停止，此時會存有壓力退不出模具，此時需啟動B啟動鈕，再按E下降鈕，再按L停止鈕即可操作退模。如需調整4工作臺位置時按完上升或下降后再按停止鈕即可。

?

五、注意事項：

?

1、使用時不要超過壓力允許范圍，以免發生危險，盡量小于規定最高壓力下使用，延長機器使用壽命。

2、當升壓至設定壓力后壓力不停止，應立即按下控制面板C系統電源停止按鈕停止升壓，防止超壓過多造成機器損壞同時產生安全事故。

3、壓力表顯示數值是系統壓力油工作油壓不是實際壓力噸位數值，請根據壓力換算公式計算后設定。

4、使用前檢查固定螺母2是否有松動現象，如松動必須緊固后再使用。

5、保持機器清潔，以防樣品粉末及灰塵進入油路發生故障。

6、機器工作時，操作人員不要離開，隨時觀察，有問題及時停止并解決。

7、設備使用環境溫度應不低于10℃，以免油泵運行異常。

8、機器不允許傾斜使用及超行程使用。

?

六、壓力表指數與實際使用壓力換算方法：

?

機器總壓力（噸）＝壓力表顯示數值（MPa）×油缸半徑的平方×3.14

（模具）樣品實際壓強換算：

樣品實際壓強＝壓力表顯示數值（MPa）×油缸半徑的平方÷樣品半徑的平方

七.產品優勢

1.高精度壓力控制： 壓力范圍可達0-30T（0-35MPa），能夠滿足不同材料的壓片需求，壓力控制準確，確保壓片質量穩定。 2.自動化操作： 采用PLC和觸摸屏控制系統，操作簡便，自動化程度高。用戶可以通過觸摸屏設定工作壓力、保壓時間、模具直徑等參數，系統自動換算模具壓強，減少人工干預。 3.自動補壓功能： 設備具備自動補壓功能，當壓力低于設定下限時，系統會自動補壓，確保壓片過程中壓力恒定，提高壓片的一致性和質量。 4.雙向油缸設計： 油缸采用雙向設計，升程為50mm（可定制），能夠靈活適應不同模具和壓片需求，操作更加便捷。 5.顯效穩定的液壓系統： 采用高低壓泵設計，高壓流量自動減小，使升壓過程更加穩定，減少壓力波動，確保壓片過程平穩可靠。 6.多功能觸摸屏控制： 觸摸屏顯示設備狀態（如準備就緒、自動加壓、自動泄壓等），操作界面友好，用戶可以直觀地監控設備運行狀態，并進行參數調整。 7.安全可靠： 設備配備緊急停止按鈕，遇到異常情況可立即停止操作，避免設備損壞和安全事故。壓力表具有上下限控制功能，防止頻繁啟動導致的設備故障。 8.適用范圍廣： 適用于多種材料的壓片成型，如粉末、陶瓷、金屬等，廣泛應用于實驗室、科研機構和工業生產中。 9.結構緊湊，操作方便： 設備外形尺寸為500×450×560mm，重量為96Kg，結構緊湊，占用空間小，適合實驗室和小型生產環境使用。 10.可定制化服務： 設備支持特殊要求的定制服務，如油缸升程、模具尺寸等，能夠滿足用戶的個性化需求。
